C-1 街機搖桿：零件拆解確認

整台拆成 136 個零件、56 種，每一種都各自建模、各自一個物件，不是一顆合起來的殼。先確認零件對不對，確認完才做開場動畫。

尺寸是從哪裡來的

項目	數值	出處
機身外框	303 × 203 × 111.5 mm	8BitDo 官方 Tech Specs。111.5 是含球頭的總高
機身本體高	53 mm	由 111.5 扣掉球頭（球底離面板 23.5 ＋球徑 35）算出
主鈕	30 mm × 8 顆	拆解紀錄 brhfl.com 與 8bitdo-store 商品頁
巨集鈕 P1／P2	24 mm × 2 顆	同上

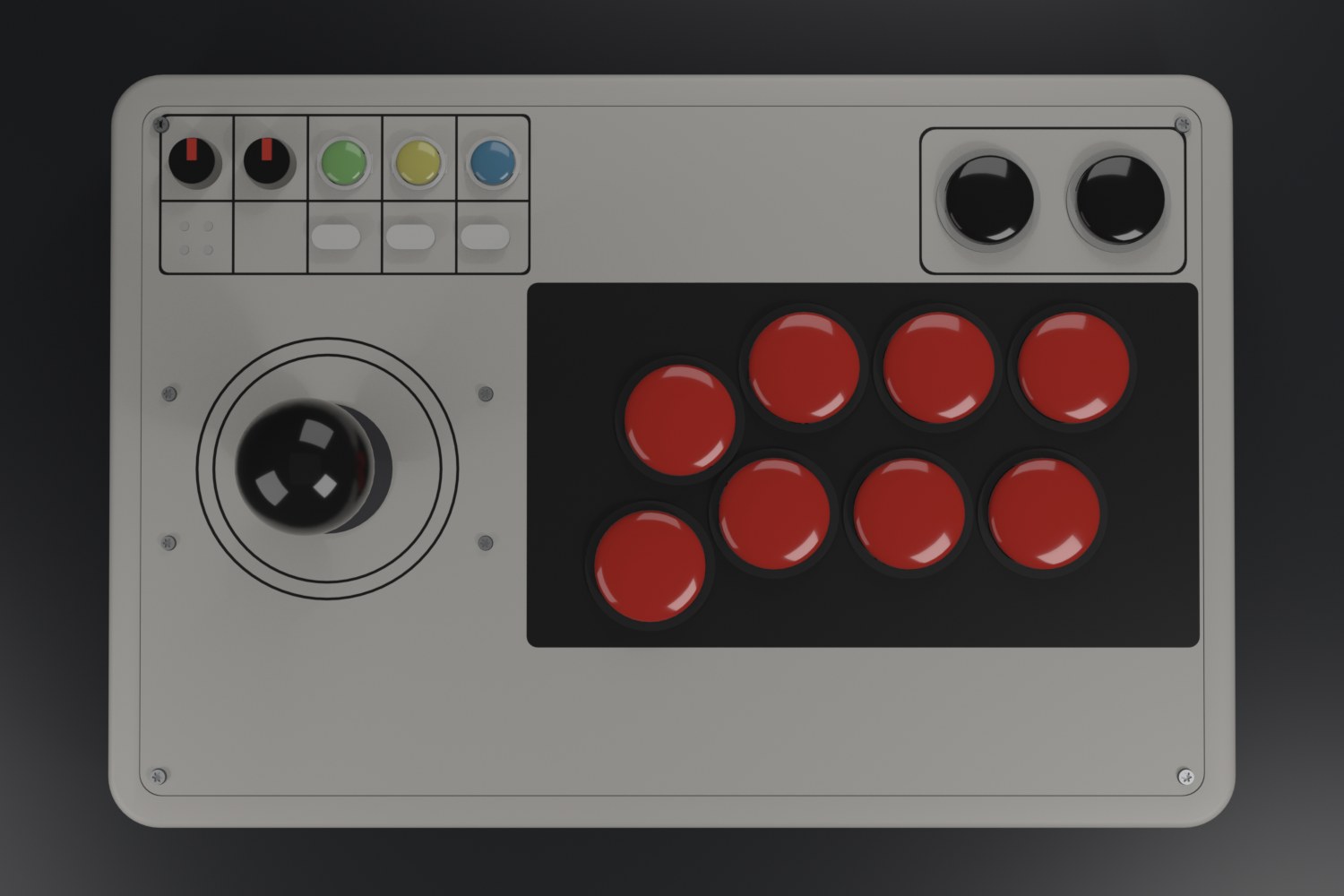

鈕距	36 mm 中心距，第一直列往下偏 14 mm	由參考圖逐像素量出，換算後與街機面板標準一致
面板搖桿開孔	Ø24 mm	slagcoin 安裝高度表
球底離面板	23.5 mm	同上
機殼螺絲	6 顆 Torx T10（四角＋前後緣中央）	FCC ID 2AOWF-ARCADE 底面照，逐顆數出來的

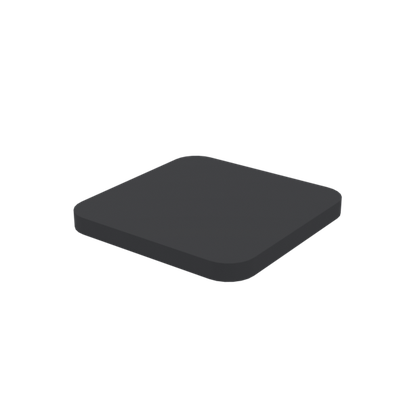

腳墊	4 顆方形，約 37 mm	同上，依照片內鋼尺換算

鈕距那一列可以自己驗：往下偏 14、往左移 33.1，兩者的斜邊剛好是 36，所以第一顆跟第二顆的間隙跟其他三顆完全一樣，只是整顆沿著弧線落下去。這就是街機面板的弧形排法。

參考圖本身是別人的產品照，沒有放進這一頁。上面那些量測值就是從它換算出來的，數字都列在這裡可以對。

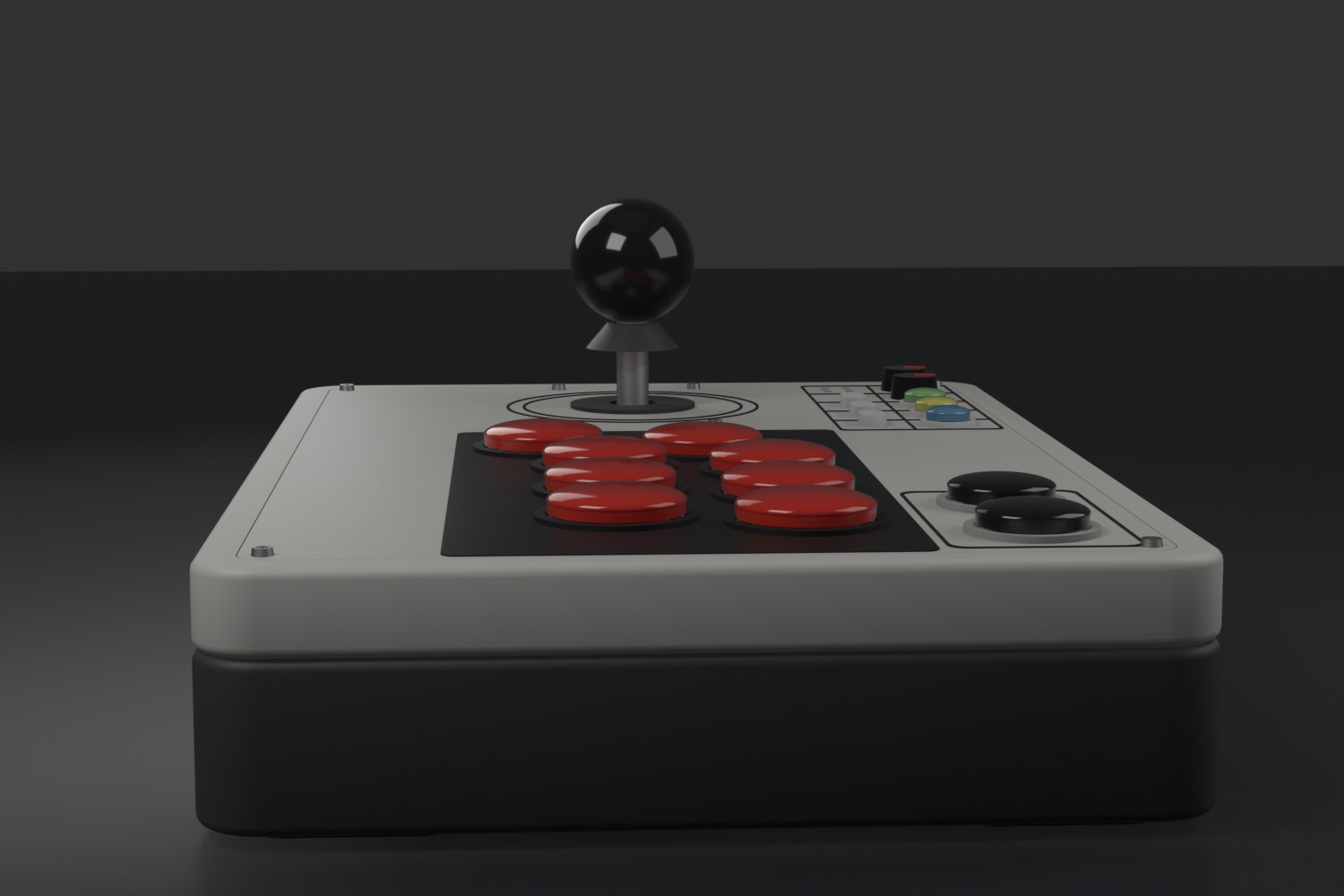

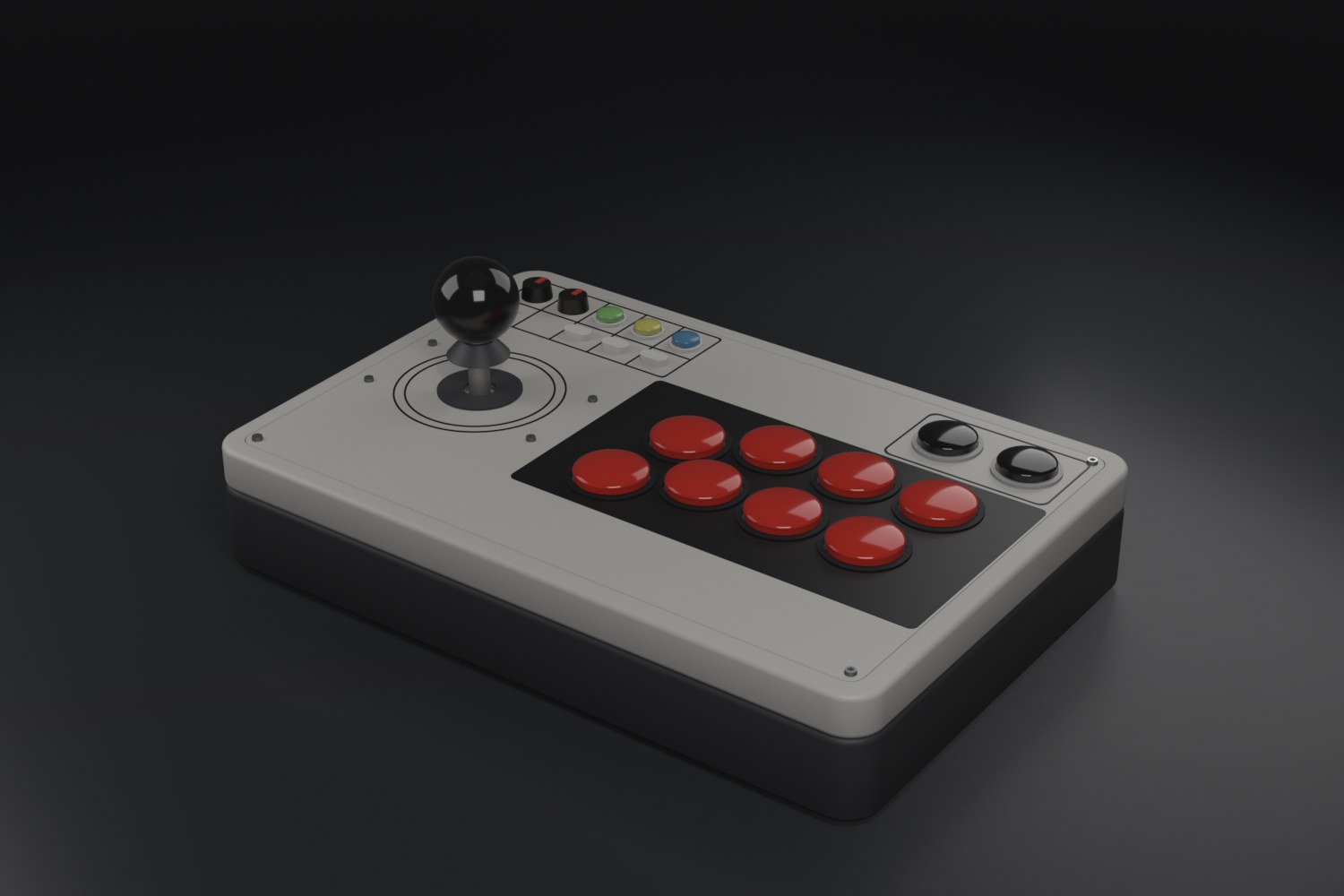

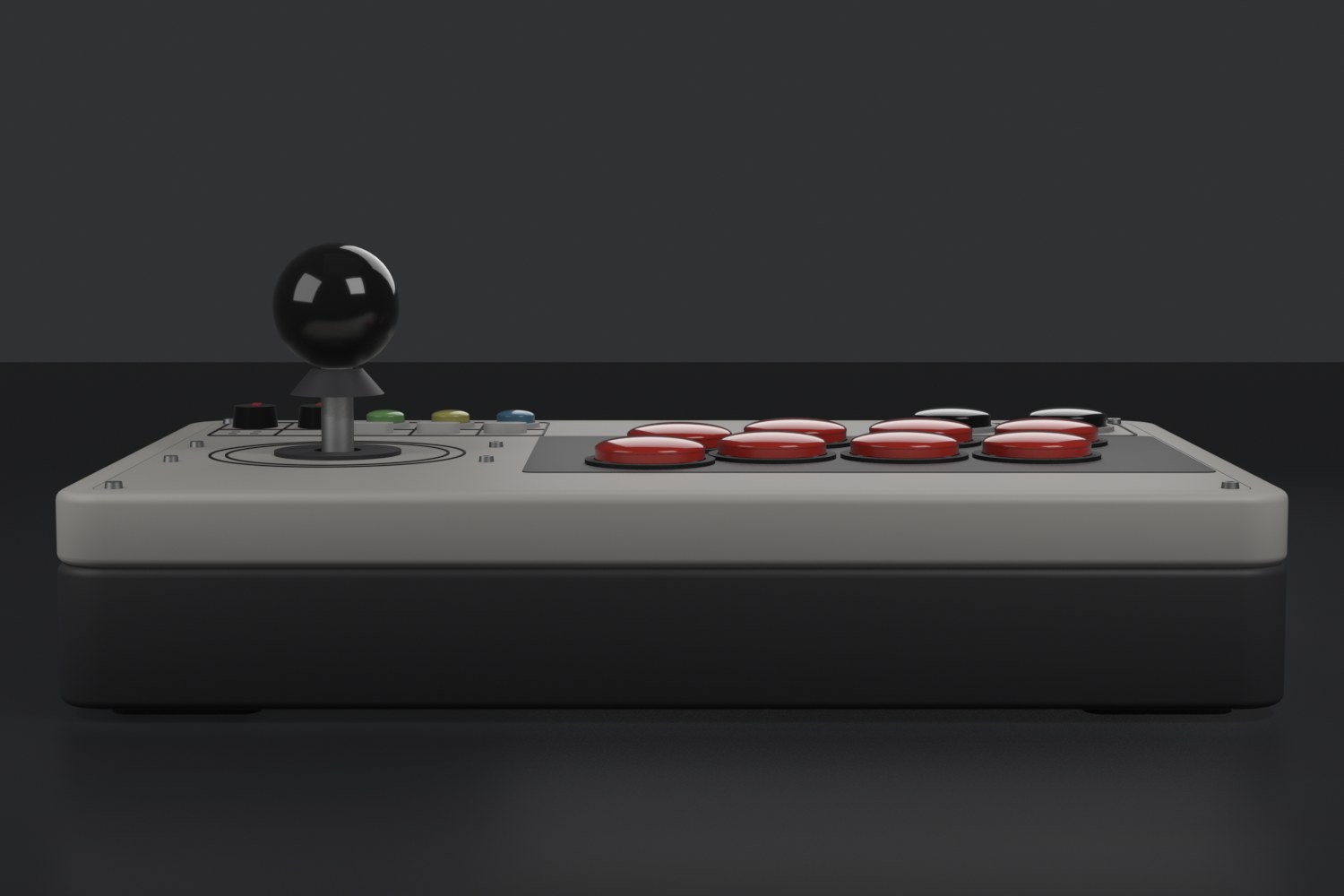

組裝起來的樣子

拆開來的樣子

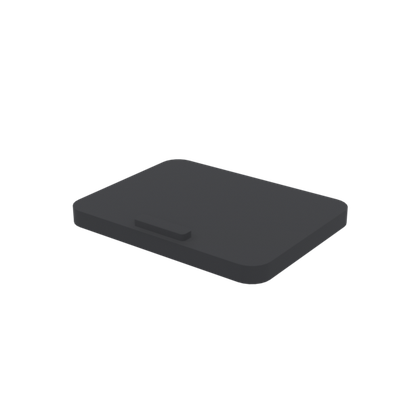

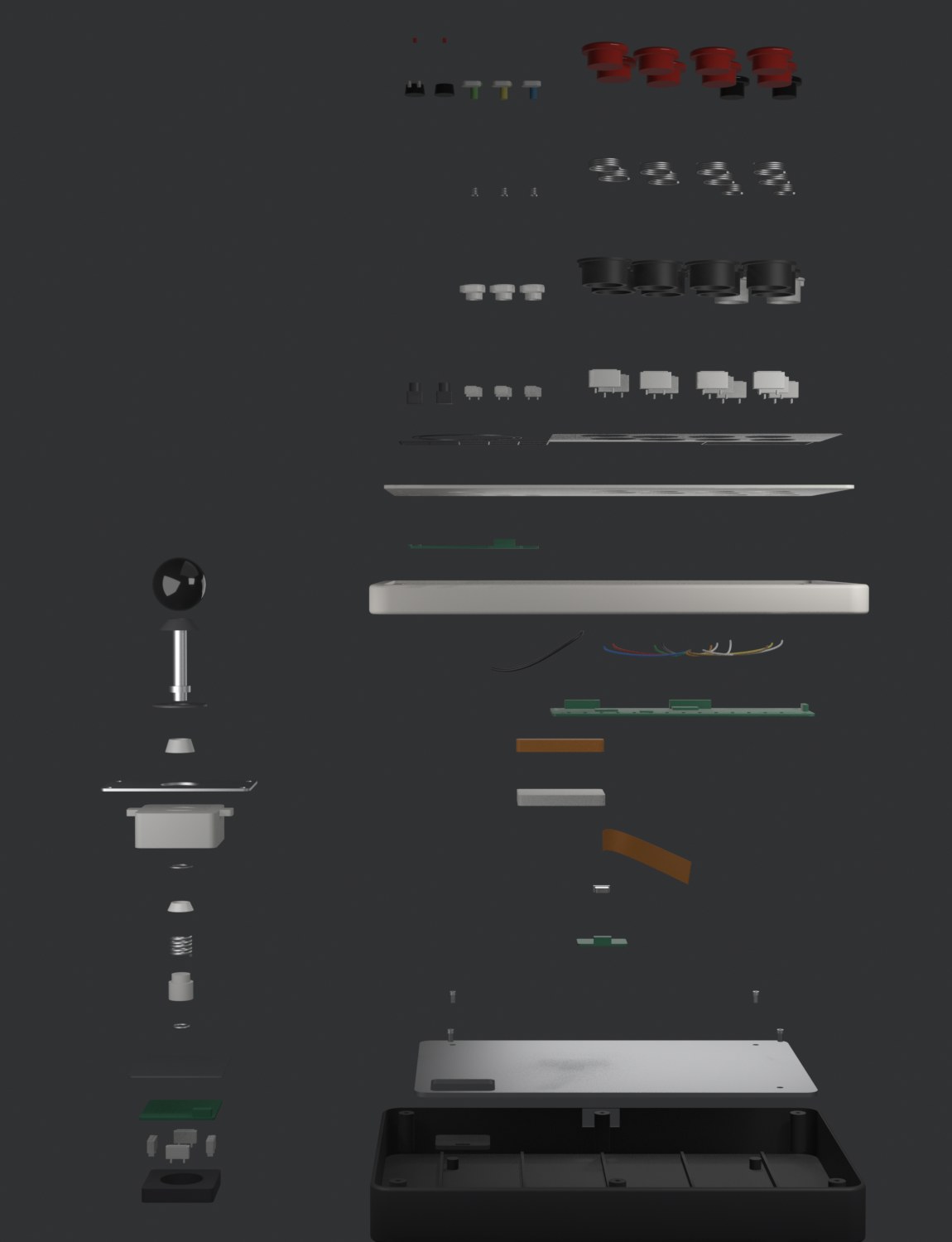

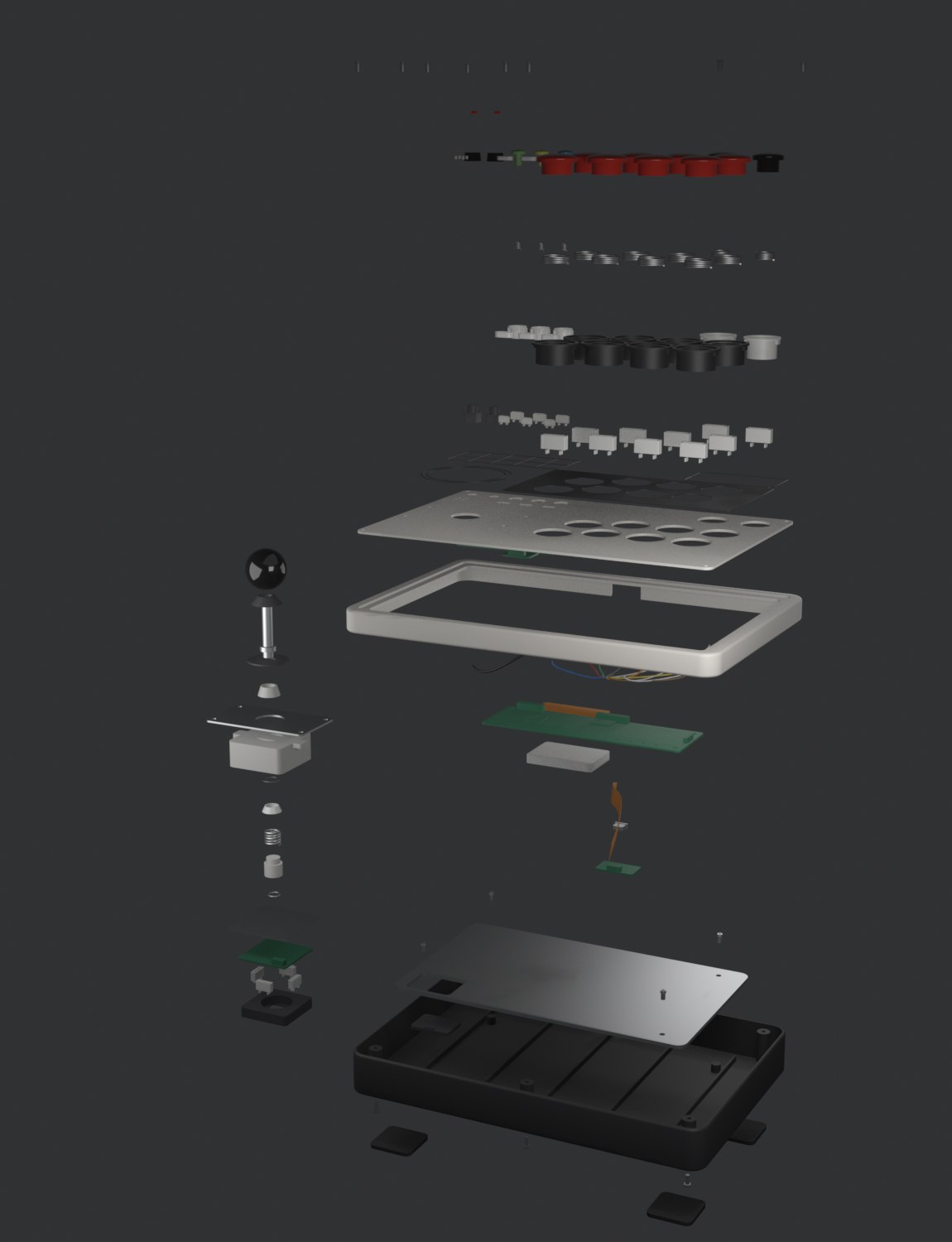

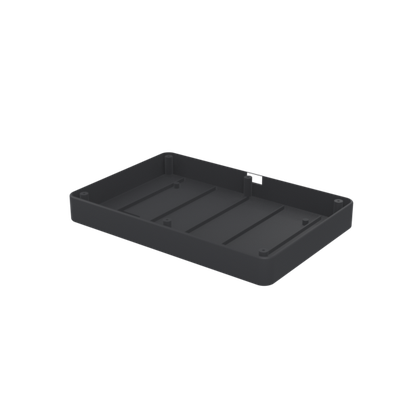

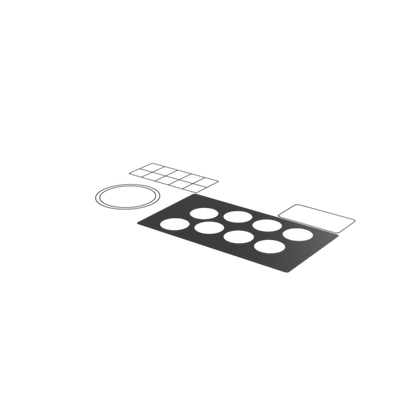

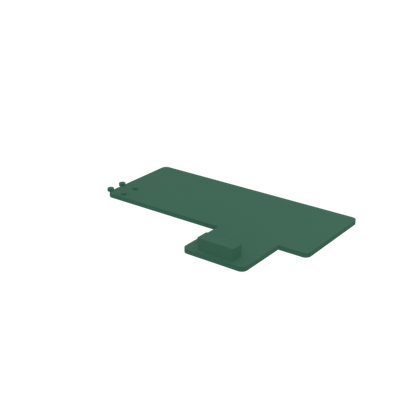

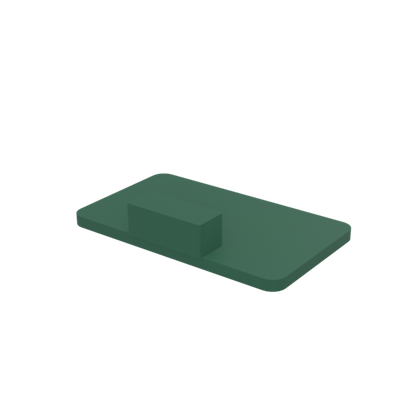

爆炸圖分十八層，由下往上就是實際的組裝順序：腳墊、機殼螺絲、下殼、收納蓋、配重板、USB-C 子板、排線、電池、主板、快接線、上殼、小板、上面板、印刷層、微動開關、按鈕外殼、彈簧、按鈕帽、面板螺絲。搖桿是獨立次組立，所以另開一欄放在左邊。

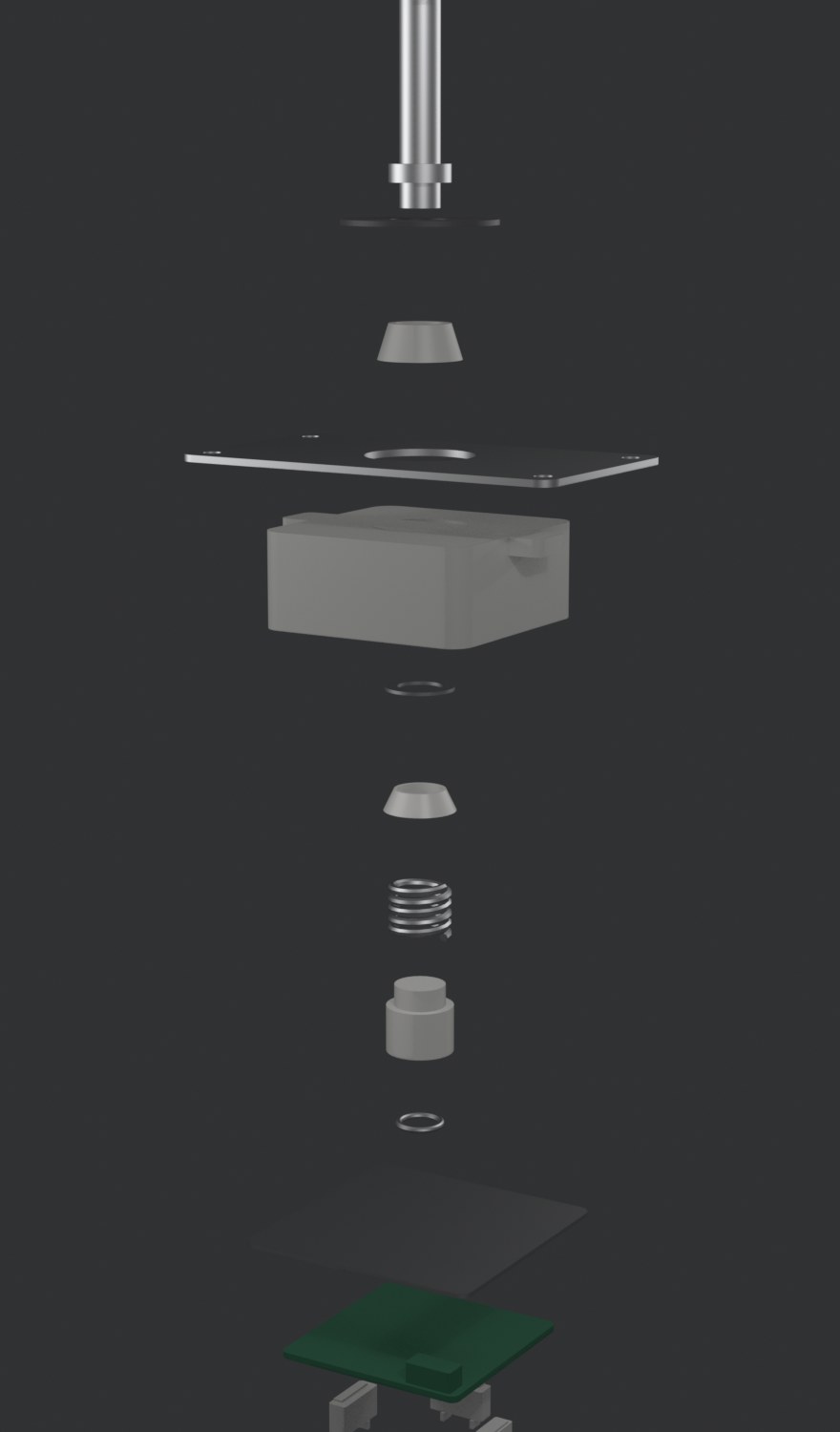

搖桿十九件

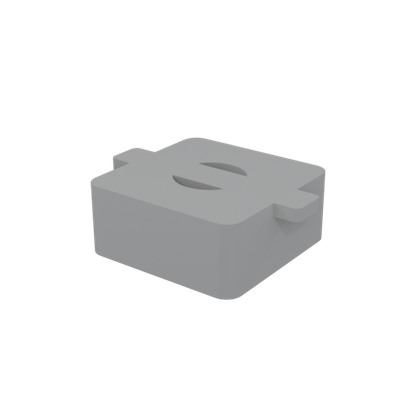

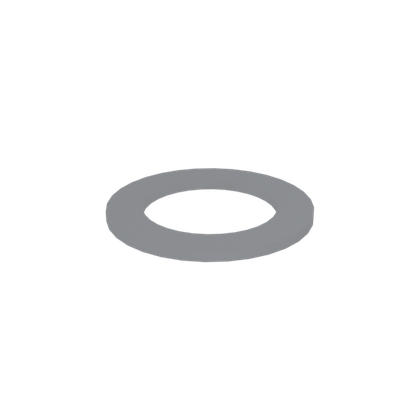

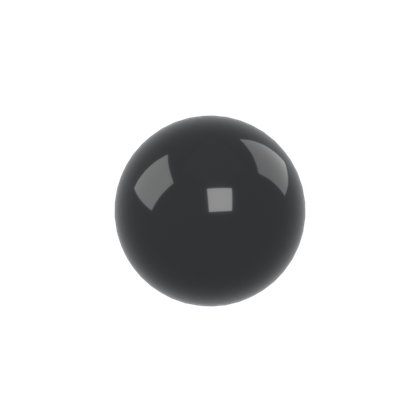

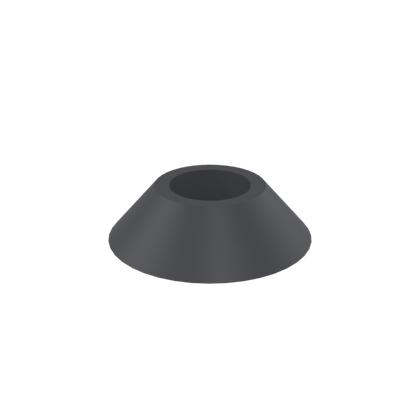

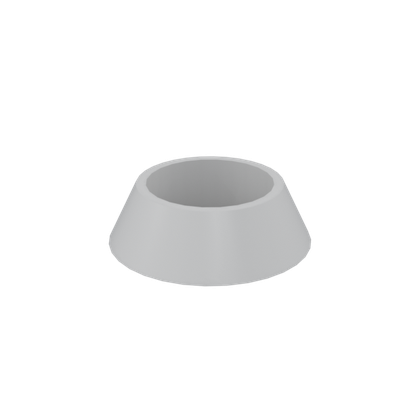

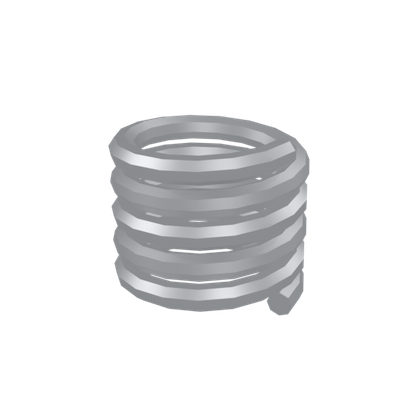

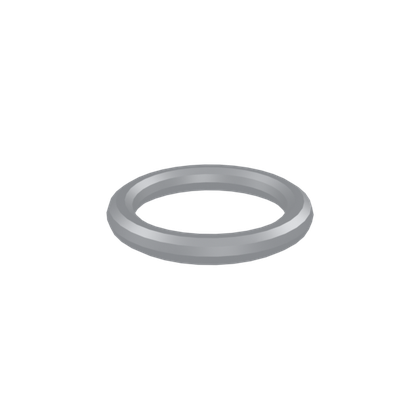

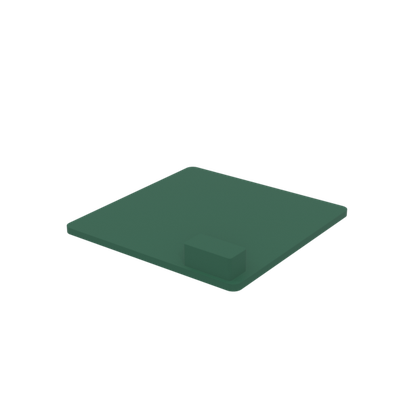

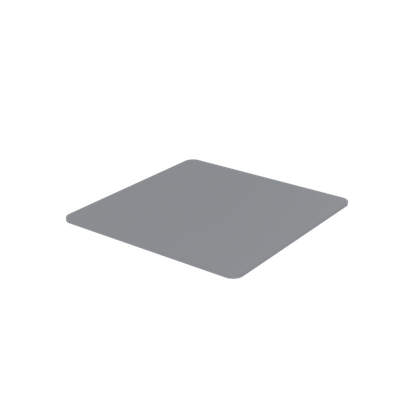

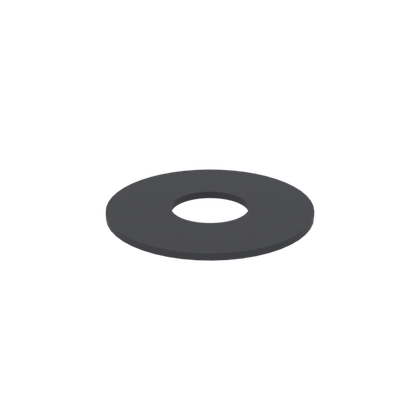

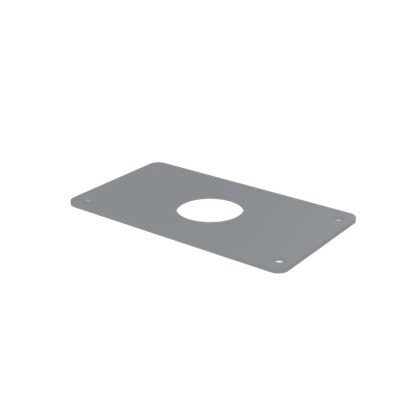

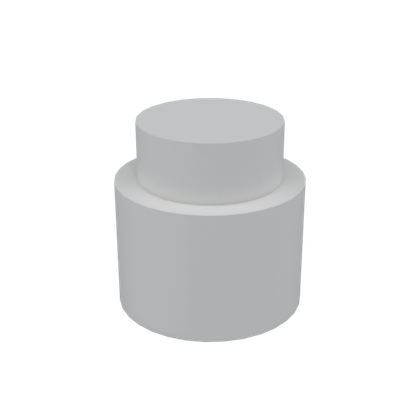

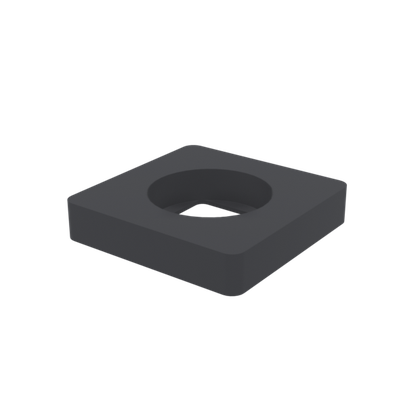

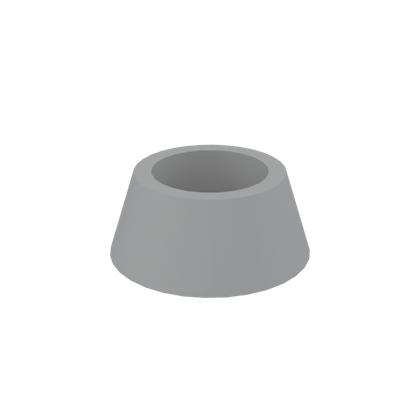

原廠那支不是 Sanwa（是 8BitDo 自家桿，.187 快接焊在 8-pin 排針上），但通用安裝板可以換 Sanwa JLF。我照 Sanwa JLF-TP-8YT 建，因為那是產業標準件、料號查得到、也是 Capstone 真的會買到的那一顆。由上往下：球頭、防塵蓋、軸桿、防塵墊片、樞軸、安裝鐵板、本體、金屬墊片、彈簧座、彈簧、致動器、E 型扣環、TP-MA 金屬板、TP-MA 電路板、四顆微動開關、限位板。

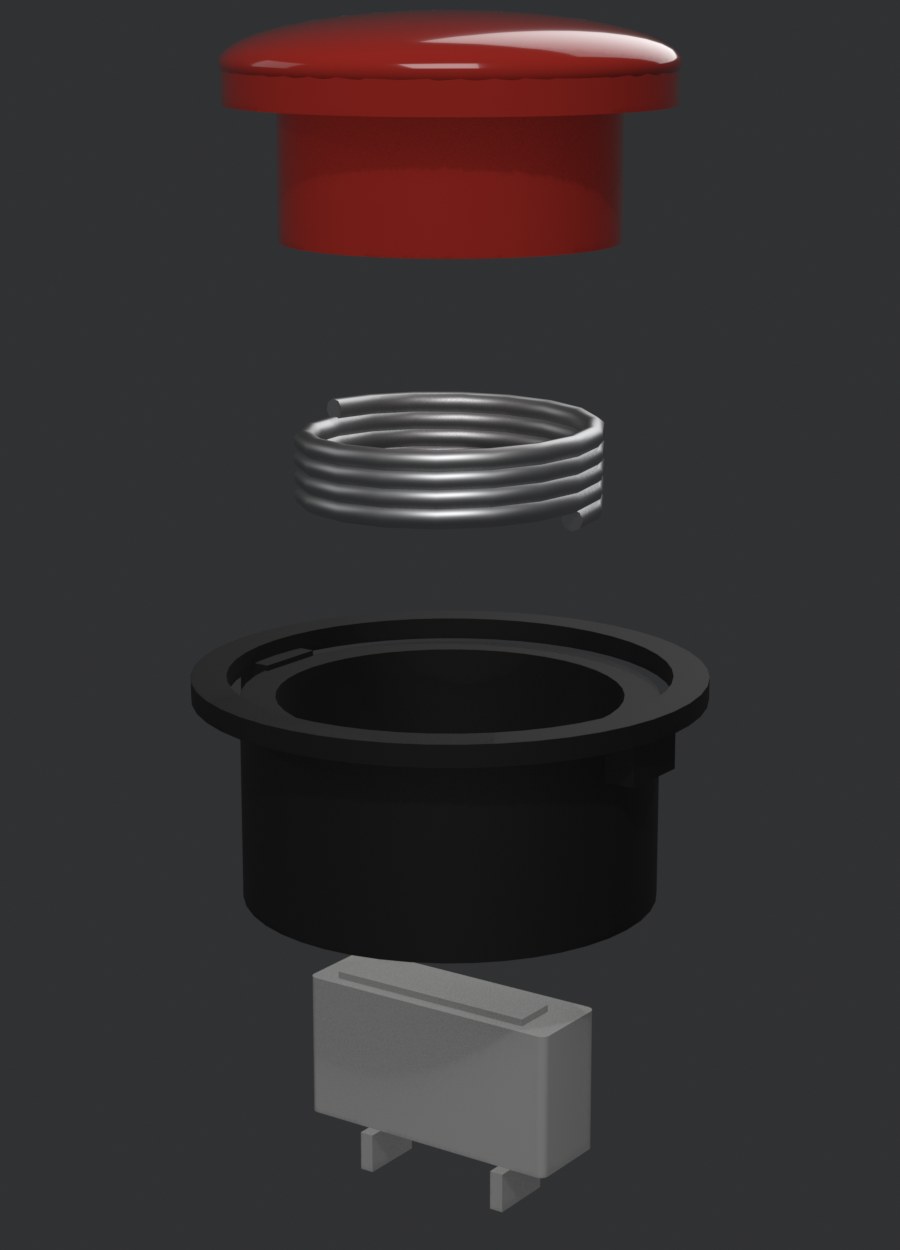

一顆按鈕四件

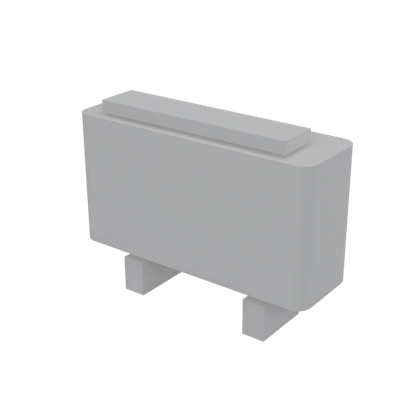

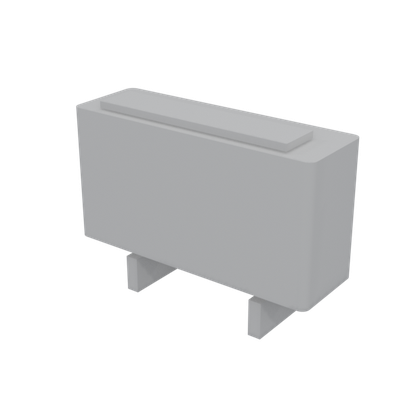

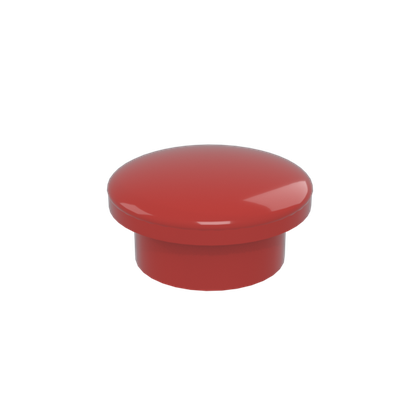

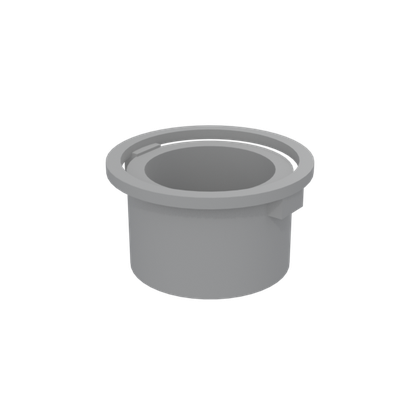

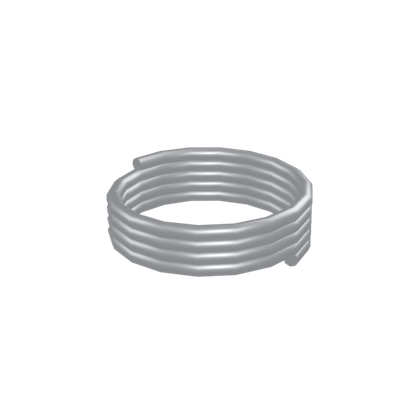

卡入式（OBSF 型）的層次：擋緣坐在面板上面，筒身穿過 Ø30 的孔往下，兩側塑膠卡爪從下面咬住面板，彈簧與按鈕帽在筒身裡，微動開關 SW-68 掛在筒身底部。所以正面只看得到一圈細擋緣加按鈕帽，這也是為什麼參考圖上紅鈕幾乎看不到外圈。

全部 56 種零件

尺寸是模型實際的外框尺寸（mm），不是規格書上的標稱值，所以會帶到卡爪、端子這些凸出物。

外殼與結構4 種 / 4 件

面板2 種 / 2 件

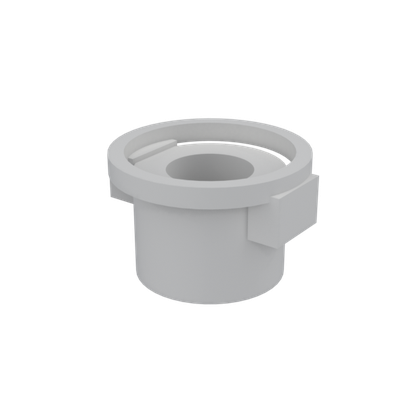

按鈕（街機規格）15 種 / 61 件

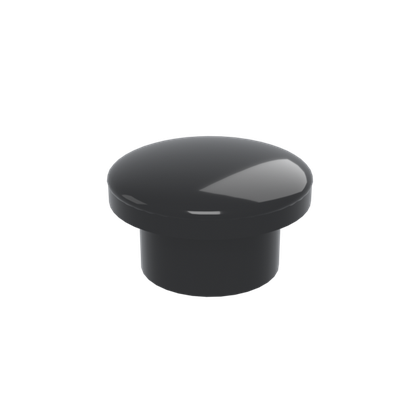

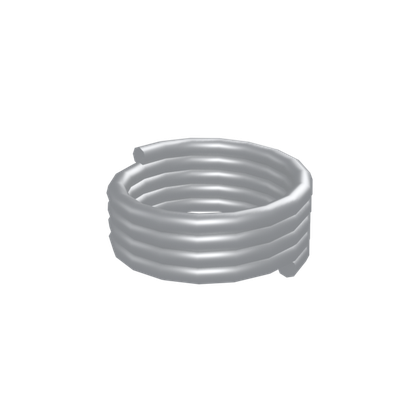

**巨集鈕帽 P1／P2（24mm）***× 2*23.6 × 23.6 × 13.9 mm

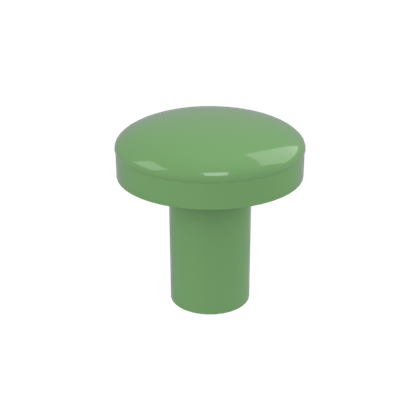

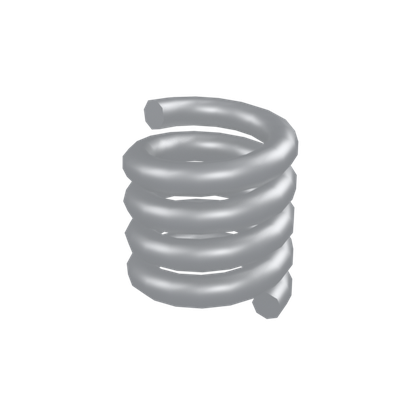

**小鈕帽 Pair／Turbo／Home（12mm）***× 3*11.7 × 11.7 × 12.3 mm

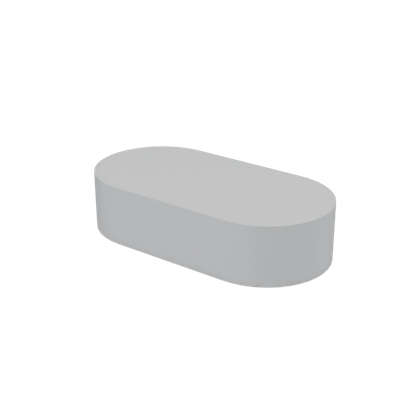

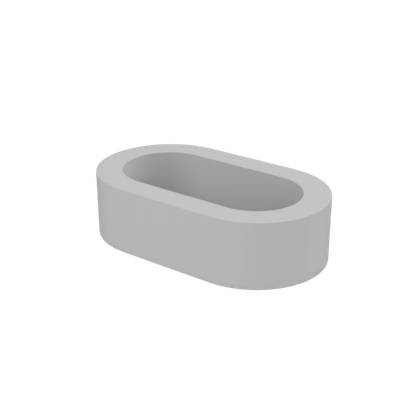

**橢圓鈕帽 BT 2.4G／SELECT／START***× 3*13 × 6.6 × 3 mm

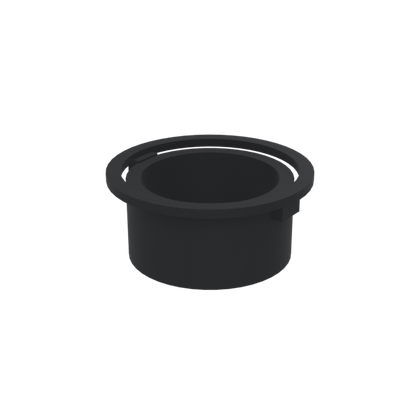

**按鈕外殼 OBSF-30***× 8*34.9 × 34.9 × 15.5 mm

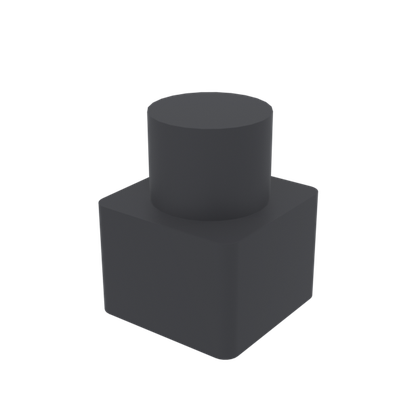

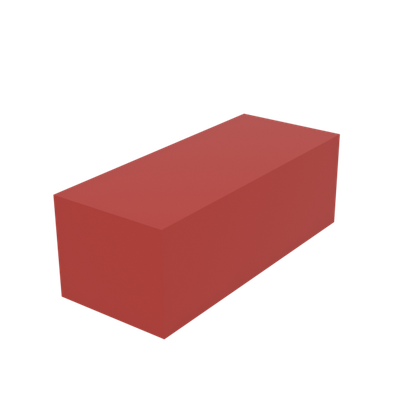

旋鈕3 種 / 6 件

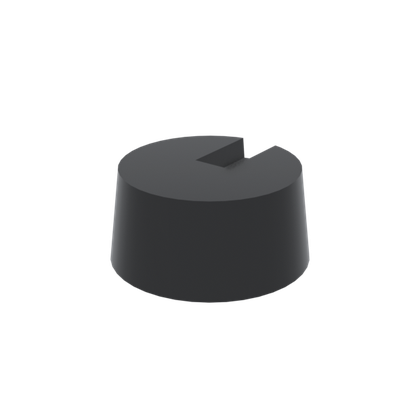

**旋鈕帽（模式 S／OFF／X、搖桿 LS／DP／RS）***× 2*14 × 14 × 6.6 mm

搖桿本體（Sanwa JLF-TP-8YT 分解）16 種 / 19 件

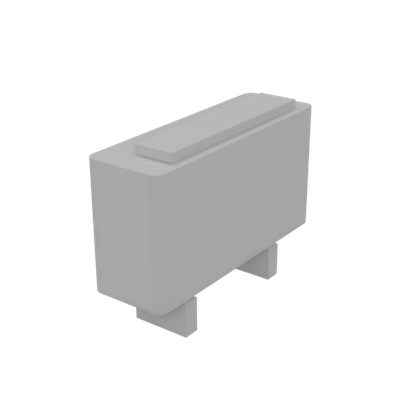

**微動開關（TP-MA 上四顆）***× 4*4.8 × 14.9 × 11.1 mm

電路板3 種 / 3 件

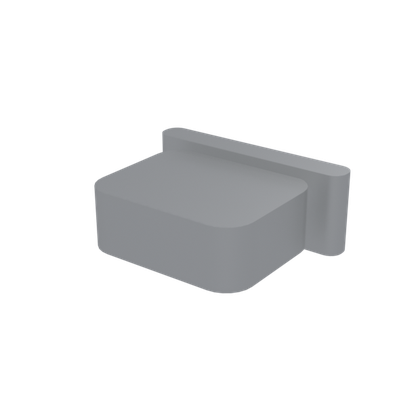

接口1 種 / 1 件

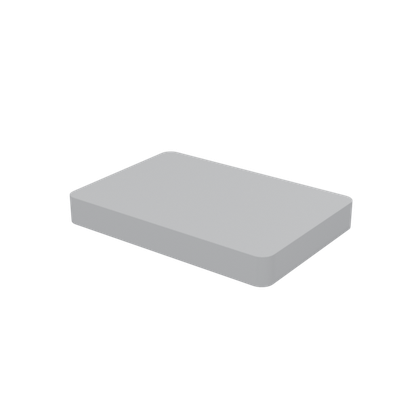

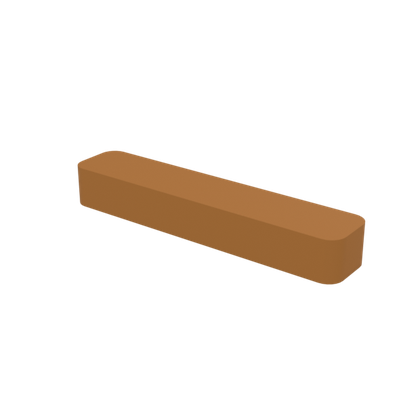

電池2 種 / 2 件

線材4 種 / 12 件

**主鈕快接線（.110 lug）***× 8*47 × 51.8 × 6.4 mm

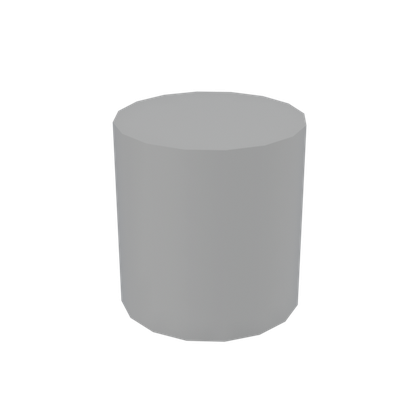

指示燈1 種 / 4 件

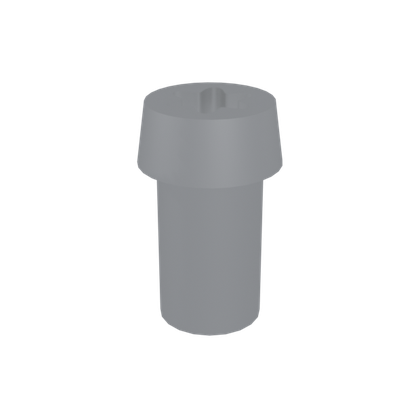

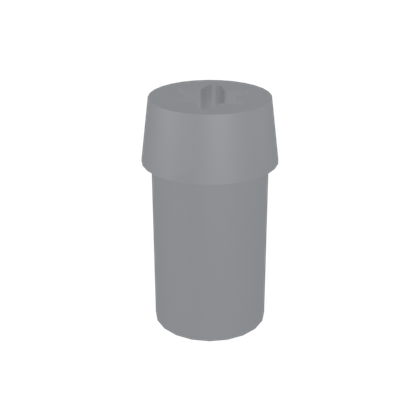

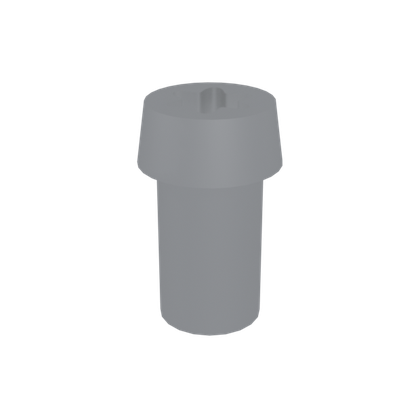

螺絲4 種 / 18 件

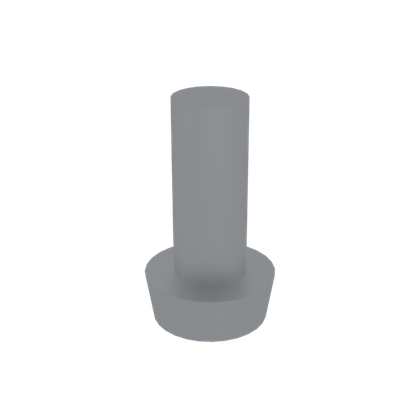

**機殼螺絲（Torx T10）***× 6*5.4 × 5.4 × 9.4 mm

腳墊1 種 / 4 件

跟實機刻意不同的四件事

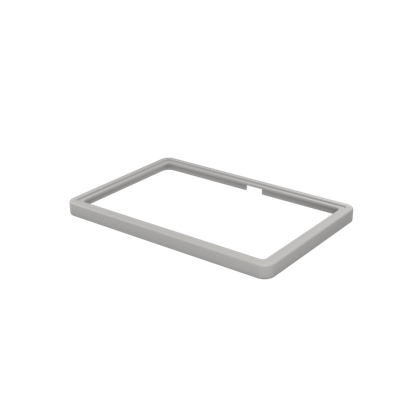

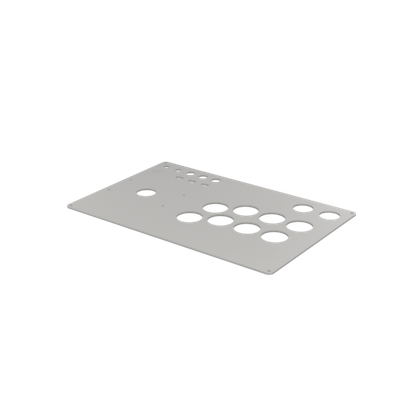

上面板做成獨立一片。實機的按鈕是直接卡在一體式上殼上，黑色那塊是外表面的印刷（這點我沒找到明文來源，是看 FCC 內部照推的，標記為未確認）。我把它拆成殼加一片平板面板，理由是學生自己做一定是印一個殼再加一片面板，一體殼要開模；而且拆解動畫要看得懂，面板得掀得起來。外觀不受影響，參考圖上本來就看得到面板四周那條接縫。
沒有放 8BitDo 的標誌與字樣。那是別人的商標，不該印在我們的課程素材上。面板中央那塊空白留著，要放就放 Academy 自己的標記。
搖桿照 Sanwa JLF 建，不是原廠那支。理由寫在上面那一段。

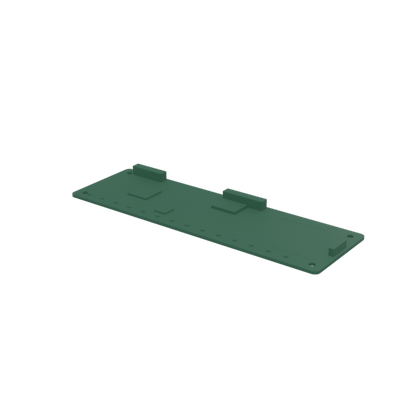

主板上的元件是示意的。FCC 照片能認出主控、次要 IC、RF 模組、兩個 JST 排線座、5-pin 排針、PCB 走線天線與電池線，這些都放了；但每一顆被動元件的位置沒有公布，板子尺寸 160 × 50 也是依照片內鋼尺換算的，不是官方值。

查不到、沒有硬掰的項目

這些官方與零售商都沒公布，模型上是取合理值，要精準得拆機實測：

原廠搖桿與原廠按鈕的內部零件分解（8BitDo 沒公布，iFixit 也沒有這台）
Sanwa JLF 本體 JLF-P-2 的外形尺寸與總高

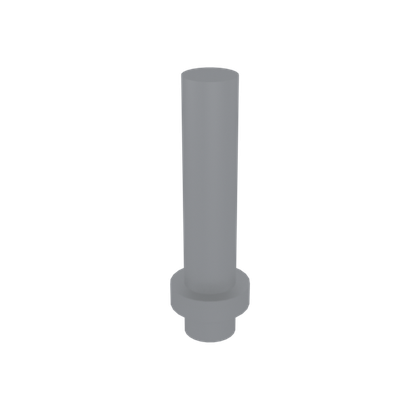

軸桿的完整總長（只查到露出到球底 32.5 mm、頂端 Ø9 M6）
樞軸、彈簧座、金屬墊片、防塵墊片、防塵蓋的尺寸
彈簧的線徑與自由長
OBSF-30 的擋緣直徑、按鈕帽高度、面板後方所需總深度
左上角小圓鈕的公布直徑（照片量約 15 mm 外徑，屬 12 mm 孔那一類）
上下殼除了六顆螺絲以外有沒有卡榫

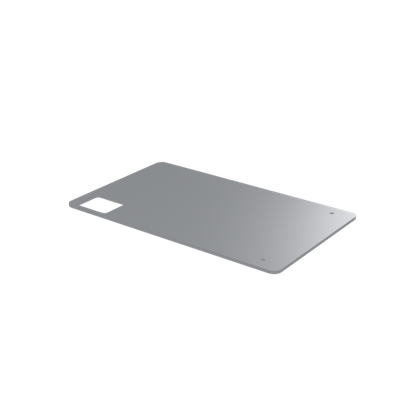

底殼那塊配重板的材質與厚度

這台為什麼在課程範圍內

整個模型只用到六種操作，而這六種都在課程的能力表裡（業界做電子產品外殼的標準流程就是這幾項）：

操作	用在哪裡
畫封閉輪廓	機身外框、面板、限位板、腳墊、Torx 星形孔
拉伸（Extrude）	所有殼件與板件的厚度
圓角（Fillet）	機身四角與上下緣、面板邊緣
薄殼／挖除內腔（Shell）	上下殼的壁厚與內部空間
拉伸切除（開孔）	十六個按鈕孔、軸孔、螺絲孔、接口開孔、LED 窗
多實體與合併	螺絲柱、加強肋、螺絲的頭與桿、面板的沉頭階

沒有用到 Sculpt、Free Form 或 Loft，那些是 Freeze 01-R 的「不教什麼」清單裡的東西。換句話說，這台不是拿來充場面的下載模型，是照課程教的指令一步一步做得出來的。

下一步

零件確認過之後才做動畫。動畫的資料已經備好了：匯出的 glb 裡每個零件都帶著自己的拆解層級與入場方向，所以「散開再組合」的順序不用在動畫程式裡再寫一次。

模型由 academy-app/tools/blender_stick.py 產生（Blender 5.1 headless），這一頁由 build_stick_page.py 組出來。兩支都在版控裡，重跑就能重現整頁。
