C-1 街機搖桿：零件拆解確認

整台拆成 136 個零件、56 種，每一種都各自建模、各自一個物件，不是一顆合起來的殼。先確認零件對不對，確認完才做開場動畫。

尺寸是從哪裡來的

項目	數值	出處
機身外框	303 × 203 × 111.5 mm	8BitDo 官方 Tech Specs。111.5 是含球頭的總高
機身本體高	53 mm	由 111.5 扣掉球頭（球底離面板 23.5 ＋球徑 35）算出
主鈕	30 mm × 8 顆	拆解紀錄 brhfl.com 與 8bitdo-store 商品頁
巨集鈕 P1／P2	24 mm × 2 顆	同上
鈕距	36 mm 中心距，第一直列往下偏 14 mm	由參考圖逐像素量出，換算後與街機面板標準一致
面板搖桿開孔	Ø24 mm	slagcoin 安裝高度表
球底離面板	23.5 mm	同上
機殼螺絲	6 顆 Torx T10（四角＋前後緣中央）	FCC ID 2AOWF-ARCADE 底面照，逐顆數出來的
腳墊	4 顆方形，約 37 mm	同上，依照片內鋼尺換算

鈕距那一列可以自己驗：往下偏 14、往左移 33.1，兩者的斜邊剛好是 36，所以第一顆跟第二顆的間隙跟其他三顆完全一樣，只是整顆沿著弧線落下去。這就是街機面板的弧形排法。

參考圖本身是別人的產品照，沒有放進這一頁。上面那些量測值就是從它換算出來的，數字都列在這裡可以對。

組裝起來的樣子

拆開來的樣子

爆炸圖分十八層，由下往上就是實際的組裝順序：腳墊、機殼螺絲、下殼、收納蓋、配重板、USB-C 子板、排線、電池、主板、快接線、上殼、小板、上面板、印刷層、微動開關、按鈕外殼、彈簧、按鈕帽、面板螺絲。搖桿是獨立次組立，所以另開一欄放在左邊。

搖桿十九件

原廠那支不是 Sanwa（是 8BitDo 自家桿，.187 快接焊在 8-pin 排針上），但通用安裝板可以換 Sanwa JLF。我照 Sanwa JLF-TP-8YT 建，因為那是產業標準件、料號查得到、也是 Capstone 真的會買到的那一顆。由上往下：球頭、防塵蓋、軸桿、防塵墊片、樞軸、安裝鐵板、本體、金屬墊片、彈簧座、彈簧、致動器、E 型扣環、TP-MA 金屬板、TP-MA 電路板、四顆微動開關、限位板。

一顆按鈕四件

卡入式（OBSF 型）的層次：擋緣坐在面板上面，筒身穿過 Ø30 的孔往下，兩側塑膠卡爪從下面咬住面板，彈簧與按鈕帽在筒身裡，微動開關 SW-68 掛在筒身底部。所以正面只看得到一圈細擋緣加按鈕帽，這也是為什麼參考圖上紅鈕幾乎看不到外圈。

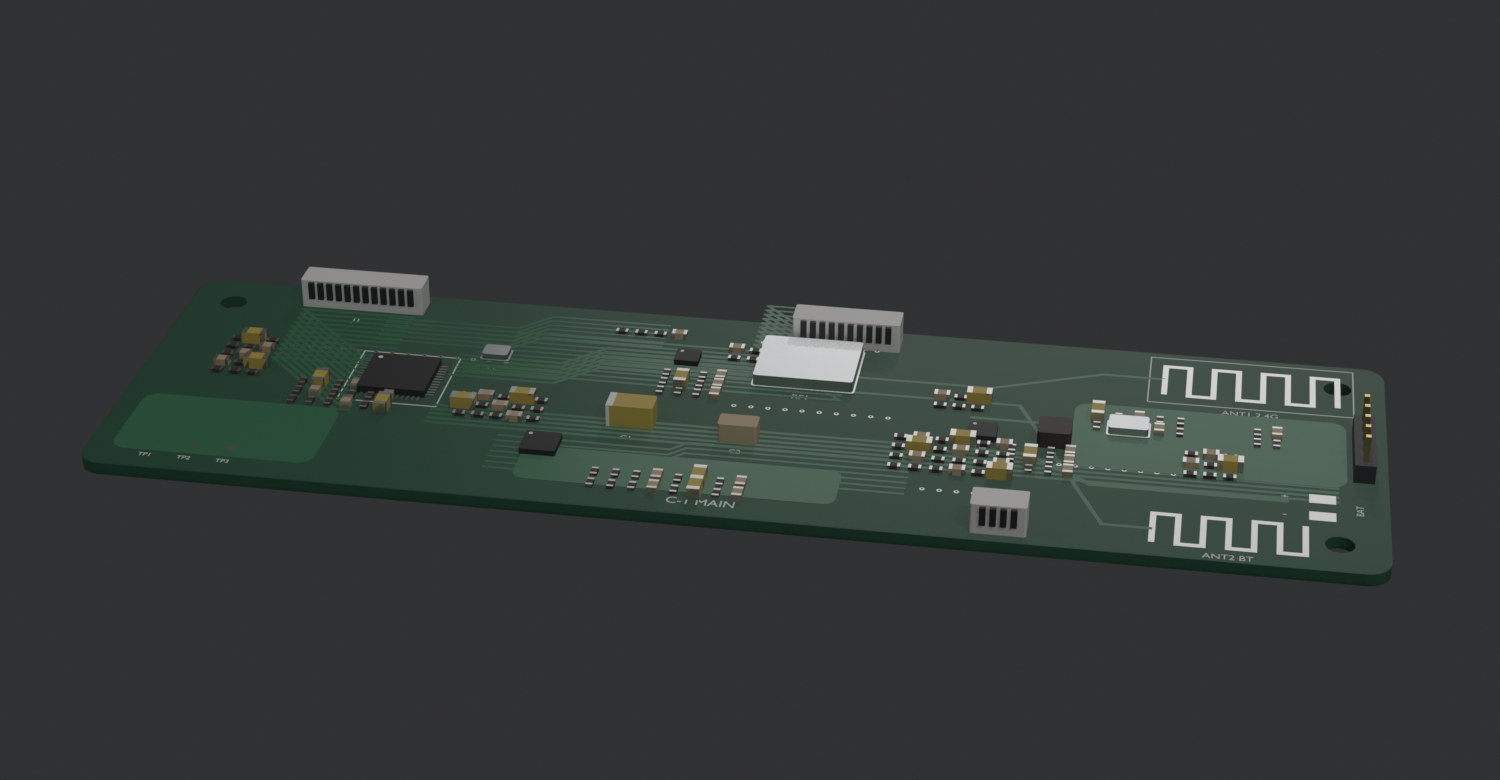

電路板

第一版這裡只是一片綠色，是我偷懶。真實拆解照裡電路板是整台最花的零件，看得到的東西有六類，缺哪一類都會假：

看得到什麼	長什麼樣
元件	主控 QFP（四邊有腳，這是它跟 QFN 的差別）、QFN、RF 屏蔽罐、石英振盪器、被動元件、連接器
焊墊	防焊層開窗露出銅的地方，是銀白或金色，不是綠色
走線	覆在防焊層底下，看起來是稍亮一點的綠色凸紋。成束平行走、一起打 45 度彎，這是「板子是設計出來的」最強的線索
絲印	白色的元件外框、料號（U1 J2 ANT1）、極性記號、板名。字是真的字
導通孔	一排排的小圓點，中間是暗的，常沿著走線束縫合
板載天線	2.4G 與藍牙那兩段來回折的銅線，是這種無線板子最好認的特徵

全部用幾何做，沒有用貼圖。這樣匯出的 glb 不必帶材質貼圖，動畫端拿到就是現成的。

全部 56 種零件

尺寸是模型實際的外框尺寸（mm），不是規格書上的標稱值，所以會帶到卡爪、端子這些凸出物。

外殼與結構4 種 / 4 件

面板2 種 / 2 件

按鈕（街機規格）15 種 / 61 件

**巨集鈕帽 P1／P2（24mm）***× 2*23.6 × 23.6 × 13.9 mm

**小鈕帽 Pair／Turbo／Home（12mm）***× 3*11.7 × 11.7 × 12.3 mm

**橢圓鈕帽 BT 2.4G／SELECT／START***× 3*13 × 6.6 × 3 mm

**按鈕外殼 OBSF-30***× 8*34.9 × 34.9 × 15.5 mm

旋鈕3 種 / 6 件

**旋鈕帽（模式 S／OFF／X、搖桿 LS／DP／RS）***× 2*14 × 14 × 6.6 mm

搖桿本體（Sanwa JLF-TP-8YT 分解）16 種 / 19 件

**微動開關（TP-MA 上四顆）***× 4*4.8 × 14.9 × 11.1 mm

電路板3 種 / 3 件

接口1 種 / 1 件

電池2 種 / 2 件

線材4 種 / 12 件

**主鈕快接線（.110 lug）***× 8*47 × 51.8 × 6.4 mm

指示燈1 種 / 4 件

螺絲4 種 / 18 件

**機殼螺絲（Torx T10）***× 6*5.4 × 5.4 × 9.4 mm

腳墊1 種 / 4 件

這台是怎麼一步一步做出來的

這一段照實記下來，因為課程後面教的就是這幾個指令。軟體換成 Blender 只是叫法不同：Fusion 的 Fillet 就是 Bevel、Shell 就是 Solidify。

外殼，六步

畫輪廓：圓角矩形 303 × 203，四角 R14
拉伸：上殼 18mm、下殼 35mm，分模面落在機身高度的三分之一處
倒圓角：上下緣 R2.4
挖內腔（就是薄殼）：壁厚 2.6
頂面沉一階：沉 2mm 讓面板落進去跟殼邊齊平，中間開口往內留 6mm 凸緣當面板的支撐面
加結構：六根螺絲柱、五道加強肋、收納門開口、後緣 USB-C 凹槽

面板，三步

圓角矩形 285 × 185 × 2
開孔：8 個 Ø30、2 個 Ø24、3 個 Ø12、3 個橢圓、2 個旋鈕、Ø24 軸孔、LED 窗、12 個螺絲孔
邊緣倒 R0.35

三個「不是參數問題」的坑

這三個我都踩過，而且每一個都是調半天參數都修不好，因為問題根本不在參數上：

開孔（布林運算）失敗不會報錯，只會靜靜還你一顆空的網格。上殼跟印刷層整片消失過一次、十八顆螺絲全空過一次，兩次都是看渲圖才發現，白跑兩輪。解法是建完就跑一支自我檢查，掃面數為零或尺寸不合理的零件。會讓它失敗的三種情況：刀具自己互相重疊、被切的東西自己互相穿透、刀具的端面剛好跟被切的面落在同一個平面。
整個模型套平滑，會把平面之間的邊界一起抹掉，怎麼調圓角都像一團肉。要依角度平滑（夾角超過 32 度才當成折邊），平面才是平的、只有圓角是圓的。
改形狀之前先把預覽接上，不要盲調。早期我每改一次都要繞到瀏覽器才看得到結果，一輪三到五分鐘、而且只看得到最後的樣子。改成直接在建模軟體裡出斜視、正視、側視三張圖之後，第一張正視圖就抓到「整個機身是躺平的」這種錯。

跟實機刻意不同的四件事

上面板做成獨立一片。實機的按鈕是直接卡在一體式上殼上，黑色那塊是外表面的印刷（這點我沒找到明文來源，是看 FCC 內部照推的，標記為未確認）。我把它拆成殼加一片平板面板，理由是學生自己做一定是印一個殼再加一片面板，一體殼要開模；而且拆解動畫要看得懂，面板得掀得起來。外觀不受影響，參考圖上本來就看得到面板四周那條接縫。
沒有放 8BitDo 的標誌與字樣。那是別人的商標，不該印在我們的課程素材上。面板中央那塊空白留著，要放就放 Academy 自己的標記。
搖桿照 Sanwa JLF 建，不是原廠那支。理由寫在上面那一段。
主板上的元件是示意的。FCC 照片能認出主控、次要 IC、RF 模組、兩個 JST 排線座、5-pin 排針、PCB 走線天線與電池線，這些都放了；但每一顆被動元件的位置沒有公布，板子尺寸 160 × 50 也是依照片內鋼尺換算的，不是官方值。

查不到、沒有硬掰的項目

這些官方與零售商都沒公布，模型上是取合理值，要精準得拆機實測：

原廠搖桿與原廠按鈕的內部零件分解（8BitDo 沒公布，iFixit 也沒有這台）
Sanwa JLF 本體 JLF-P-2 的外形尺寸與總高
軸桿的完整總長（只查到露出到球底 32.5 mm、頂端 Ø9 M6）
樞軸、彈簧座、金屬墊片、防塵墊片、防塵蓋的尺寸
彈簧的線徑與自由長
OBSF-30 的擋緣直徑、按鈕帽高度、面板後方所需總深度
左上角小圓鈕的公布直徑（照片量約 15 mm 外徑，屬 12 mm 孔那一類）
上下殼除了六顆螺絲以外有沒有卡榫
底殼那塊配重板的材質與厚度

這台為什麼在課程範圍內

整個模型只用到六種操作，而這六種都在課程的能力表裡（業界做電子產品外殼的標準流程就是這幾項）：

操作	用在哪裡
畫封閉輪廓	機身外框、面板、限位板、腳墊、Torx 星形孔
拉伸（Extrude）	所有殼件與板件的厚度
圓角（Fillet）	機身四角與上下緣、面板邊緣
薄殼／挖除內腔（Shell）	上下殼的壁厚與內部空間
拉伸切除（開孔）	十六個按鈕孔、軸孔、螺絲孔、接口開孔、LED 窗
多實體與合併	螺絲柱、加強肋、螺絲的頭與桿、面板的沉頭階

沒有用到 Sculpt、Free Form 或 Loft，那些是 Freeze 01-R 的「不教什麼」清單裡的東西。換句話說，這台不是拿來充場面的下載模型，是照課程教的指令一步一步做得出來的。

下一步

零件確認過之後才做動畫。動畫的資料已經備好了：匯出的 glb 裡每個零件都帶著自己的拆解層級與入場方向，所以「散開再組合」的順序不用在動畫程式裡再寫一次。

模型由 academy-app/tools/blender_stick.py 產生（Blender 5.1 headless），這一頁由 build_stick_page.py 組出來。兩支都在版控裡，重跑就能重現整頁。
